האם תחנת בסיס קדמית צריכה להשתמש ב-6, 12 או 24 מודולים?



שאלה 1:

אנחנו מבינים את החזית הקדמית הזומודולים אופטייםיש דרישות שונות למרחק שידור, ואנחנו גם מבינים שחלקם דורשים אור אפור או אור צבעוני. עם זאת, איננו מבינים מדוע למודולים קדמיים יש מהירויות שונות כגון 10G, 25G, 0G ו-100G.

שאלה 2:

כאשר מחשבים את נפח המשלוח הצפוי של שבבים ומודולים אופטיים של 25G, מה שקשה במיוחד לקבל הוא האם תחנת בסיס מחושבת על סמך 6, 12 או 24 מודולים אופטיים?

שאלה 3:

האם ערכת האור של 12 אורכי גל משמשת בתרחישי חזית קדמית היברידית של 4G/5G, או רק עבור חזית קדמית של 5G? אני רק יכול לומר ששניהם נכונים, אבל שונים למגדל הזה יש שלוש סטים של אנטנות עבור 3G, 4G ו-5G.



סצנה 1: דלת הכניסה שלי.





בתרחיש כזה, המטרה העיקרית שלי היא לשמור על כיסוי האות ללא קשר לאיזה כיוון אני נע. זה דורש כיסוי של 360 מעלות עבור האנטנה, שזו דרישה סטנדרטית; בדרך כלל, אנטנה אחת מכסה 120 מעלות.

זו הסיבה שרוב חישובי המודול האופטי משתמשים בכפולות של 3.





ליד הבית שלי יש יישוב מגורים, אבל אין שטח מסחרי גדול. ישנם כמה עמודי מתכת אלה; בממוצע, כל עמוד משרת כמה מאות אנשים.

מספר האנשים שהטלפונים שלהם יכולים להתחבר בהצלחה לתחנת בסיס בודדת קשור לצפיפות האוכלוסין.

למשל, צפיפות האוכלוסין בכביש נאנג'ינג בשנגחאי היא בקנה מידה שונה לחלוטין מזה שבפרברי העיר שלי. לכן, רוחב הפס הספקטרום הנדרש עבור אותה תחנת בסיס שונה.



תרחיש 2: אזור המתנה לשדה התעופה.

בשדות תעופה, אזורים עם זרימת נוסעים גבוהה-מתוכננים היטב, עם אזורים ייעודיים לנסיעה ואזורים ללא נוסעים. במקרים כאלה, כיסוי אנטנה של 360 מעלות מיותר. זהו אחד התרחישים הבודדים שבהם חישובים עבור מודולים אופטיים קדמיים עשויים שלא לכלול כפולות של 3. מרחק השידור של המודול האופטי הקדמי קשור למרחק בין AAU/RRU של תחנת הבסיס ל-BBU. אורך הגל של המודול האופטי הקדמי קשור למספר הסיבים האופטיים שתחנת הבסיס מוכנה להשתמש בהם.

מספר המודולים האופטיים קשור למספר פרמטרים, לרבות מספר תחנות הבסיס שנבנו, מספר האנטנות לתחנת בסיס, מספר סוגי 3G/4G/5G הנתמכים על ידי כל תחנת בסיס ורוחב הפס של תחנת הבסיס.

שישה-לייזרי אורך גל משמשים ברוב תרחישי חיי היומיום והעבודה עבור אנשים רגילים. לתחנת בסיס יש שלושה סקטורים, מ-AAU ועד BBU, עם שידור וקליטה דו-כיוונית בשלושת הסקטורים. יש לו שישה מודולים אופטיים ודורש שישה אורכי גל לייזר.

12-מערך אופטי באורך גל עבור תרחישי רוחב פס גבוה ותרחישי שידור מעורבים של 4G/5G.

נתחיל ברוחב פס גבוה. לדוגמה, באזור עסקי CBD, תחנת בסיס צריכה לכסות אוכלוסייה גדולה יותר, ולכן היא משתמשת בעיצוב כפול מתחנת בסיס רגילה: 12 מודולים אופטיים, 12 אורכי גל.

לגבי שידור מעורב של 4G/5G, קל להבין: שישה אורכי גל משמשים עבור 4G, ושישה אורכי גל משמשים עבור 5G.

למעשה, עבור תרחישי רוחב פס- גבוהים, ניתן להשתמש ישירות במודולים אופטיים של 50G, וגם שישה אורכי גל מקובלים. קצב האות של המודול האופטי קשור לרוחב הפס של תחנת הבסיס ולקצב הדחיסה של דיגיטציית האות האנלוגי.

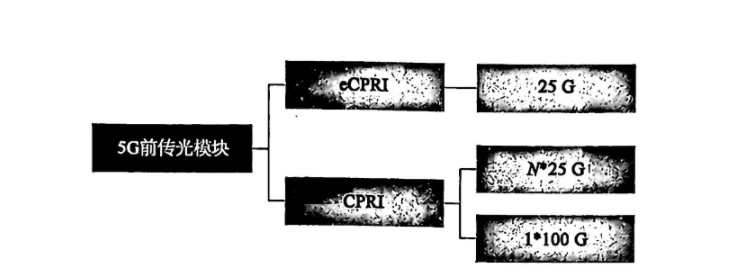

אם נחזור לשאלה הראשונה, הרשו לי לפרק את הקצבים של המודולים האופטיים הקדמיים:





מדוע יש הבדל בין eCPRI ל-CPRI?

כדי לסטות קצת, כאשר אנו צופים בסרטים באפליקציית וידאו, אנו רואים הבדל ברזולוציה. התמונה עצמה היא מידע אנלוגי, אבל האחסון שלנו למעשה מדגים אותו. ככל שהדיגיטציה מעודנת יותר, כך החוויה תהיה טובה יותר, אך נדרשת יותר העברת נתונים.

eCPRI ו-CPRI דומים ליחס הדחיסה הדיגיטלי בסרטים. המידע המועבר בין הטלפון שלנו לאנטנה של תחנת הבסיס הוא אנלוגי.

האות האנלוגי מתחנת הבסיס מומר למידע דיגיטלי לשידור. המודול האופטי הקדמי שלנו משדר את הפורמט 10x10, שהוא תוצאה של דיגיטציה של המידע האנלוגי.

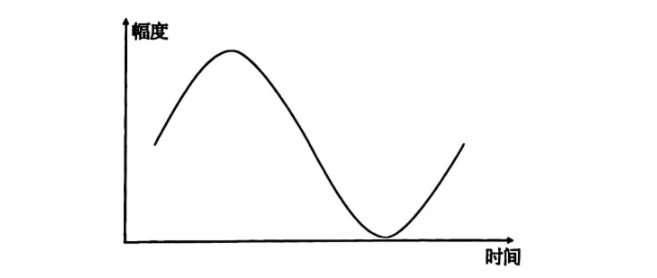

כמות אנלוגית.

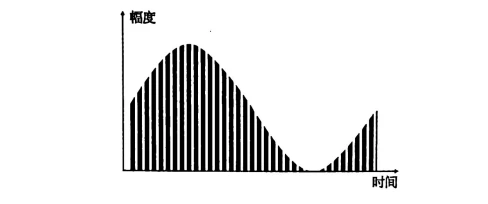

ראשית, באיזו תדירות לדגום - זוהי תדירות הדגימה. ככל שהדגימה מעודנת יותר, כך יהיה פחות עיוות לאות האנלוגי המשוחזר.

שנית, משרעת האות של הציר האנכי נדגמת על ידי ADC. ככל שנדגמו יותר ביטים, כך יהיה פחות עיוות לאות האנלוגי המשוחזר.

רצוי גם תדירות הדגימה וגם עומק סיביות הדגימה, ודיוק גבוה יותר הוא תמיד טוב יותר, אבל זה גובה מחיר.

שיטת דגימת CPRI גורמת לעיוות פחות של מידע אנלוגי, הידוע בכינויו יחס דחיסה נמוך, אך דורשת מודולים אופטיים במהירות גבוהה יותר עבור אותו רוחב פס של תחנת בסיס.

eCPRI; עיוות האות האנלוגי גבוה בשל יחס הדחיסה המוגבר, אך הדבר מאפשר שימוש במודולים אופטיים במהירות נמוכה יותר.-

לכן, מודולים אופטיים קדמיים מגיעים במהירויות שונות, כגון 25G, 50G ו-100G.
