סוגי משדר סיבים מטפלים באורכי גל שונים



סוגי משדר סיבים פועלים באורכי גל ספציפיים-בעיקר 850nm, 1310nm ו-1550nm-כל אחד מותאם למרחקי שידור וסוגי סיבים שונים. ההבנה כיצד סוגי משדר סיבים מטפלים בבחירת אורך גל קובעת את טווח האות, תאימות התשתית והתאמת האפליקציה.

סגוליות אורך גל זו קיימת מכיוון שסיבים אופטיים מציגים מאפייני הנחתה שונים על פני ספקטרום האינפרא אדום. ב-850nm, סיבים מולטי-מודים חווה בערך 2.5dB/km של אובדן אות, בעוד שסיבים במצב יחיד ב-1550nm משיגים עד 0.3dB/km-הבדל שמתורגם למאות קילומטרים ביכולת השידור.





קטגוריות אורך גל סטנדרטיות ויישומיהן



שלוש רצועות אורכי גל שולטות בתקשורת סיבים אופטיים, וסוגי משדר סיבים שונים משרתים מקטעי רשת נפרדים המבוססים על פיזיקה וכלכלה.

850 ננומטר: שידור ריבוי מצבים-קצר

אורך הגל של 850nm מפעיל חיבורים-למרחקים קצרים במרכזי נתונים ורשתות ארגוניות. משדרים אלו משתמשים בסיבים מולטי-מודים עם קוטרי ליבה של 50 או 62.5 מיקרון, המאפשרים למספר מצבי אור להתפשט בו זמנית.

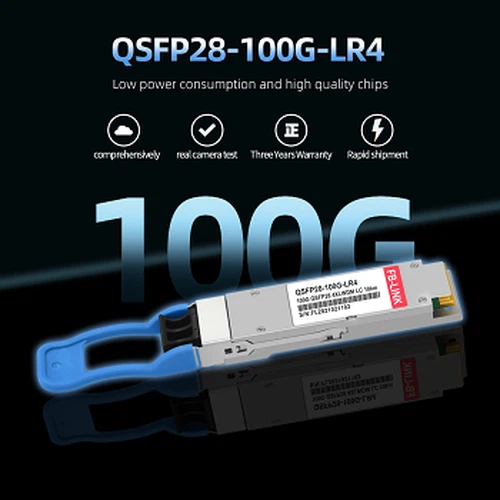

יכולות המרחק משתנות לפי קצב הנתונים. מודול SFP של 1Gbps מגיע ל-550 מטרים על סיב OM2 multimode, בעוד שמודול SFP+10Gbps משדרים עד 300 מטרים ב-OM3, ומודול QSFP28 של 100Gbps מנהלים 100 מטרים ב-OM4. קצבי נתונים גבוהים יותר דוחסים את מרחק השידור מכיוון שהפיזור המודאלי-התפשטות פולסי האור על פני נתיבי התפשטות שונים-מגביל את רוחב הפס-מוצרי המרחק.

הכלכלה מעדיפה 850nm עבור קישורים קצרים. מקורות אור LED ו-VCSEL (Vertical-Cavity Surface-Emitting Laser) עולים פחות משמעותית מלייזרי DFB הנדרשים עבור אורכי גל ארוכים יותר. בין סוגי משדר סיבים, SFP טיפוסי של 850 ננומטר עשוי לעלות 15$-25, בעוד שמקבילה של 1310nm פועלת 40$-60$. יתרון המחיר הזה הופך את 850nm לסטנדרט עבור חיבורי מתלה אל מתלה שבהם המרחק נשאר מתחת ל-500 מטר.

יציבות הטמפרטורה מהווה את האתגר הטכני העיקרי. VCSELs משנים את פלט אורך הגל עם שינויי הטמפרטורה, מה שעלול לגרום לפיזור נוסף בסיבים מולטי-מודים. מקלטי משדר 850 ננומטר בדרגה-תעשייתית (-40 מעלות עד 85 מעלות) חייבים להסביר את הסחף הזה, בעוד שיחידות בדרגה מסחרית (0 מעלות עד 70 מעלות) פועלות בסביבות מבוקרות.

1310nm: בינוני-רבגוניות

אורך הגל של 1310 ננומטר משמש כסוס העבודה עבור רשתות קמפוס, טבעות גישה למטרופולינים ותחבורה בינונית-. אורך גל זה פועל גם על סיבים-יחידים וגם על סיבים מרובי מצבים, אם כי מצב יחיד- שולט למרחקים העולה על 2 ק"מ.

הנחתה של סיבים ב-1310nm נמדדת בקירוב של 0.4dB/km בסיבים רגילים של OS1/OS2 במצב יחיד-. מקלט משדר עם כוח שידור של -3dBm ורגישות מקלט של -20dBm מספק תקציב קישור של 17dB, ותומך בערך 40 ק"מ לאחר התחשבות באובדן מחברים ושולי המערכת.

פיזור כרומטי-התפשטות פעימות האור עקב-מהירויות התפשטות-תלויות באורך הגל מגיע למינימום שלו בסביבות 1310nm בסיבים סטנדרטיים במצב יחיד-. נקודת "אפס-פיזור" זו מאפשרת לאותות NRZ של 10Gbps לעבור 40 ק"מ ללא פיצוי פיזור. ב-1550nm, אותו אות ידרוש פיזור{11}}לפיצוי סיבים או תוכניות אפנון מתקדמות מעבר ל-20 ק"מ.

יישומי 1310nm נפוצים כוללים פריסות FTTx (סיבים עד הבית, הבניין או המדרכה), כאשר המרחקים נעים בדרך כלל בין 10-20 ק"מ. מערכות PON (רשת אופטית פסיבית) משתמשות לעתים קרובות ב-1310nm עבור תעבורה במעלה הזרם, בשילוב עם אורכי גל של 1490nm או 1550nm במורד הזרם בתצורות BiDi.

פס ה-1310nm תומך גם בערוצי CWDM (Coarse Wavelength Division Multiplexing) מ-1270nm עד 1330nm עם מרווח של 20nm. מקלטי משדר צבעוניים אלו מאפשרים מספר רב של חיבורים מקבילים על פני זוג סיבים בודד, ומכפילים למעשה את קיבולת התשתית מבלי להניח כבלים נוספים.

1550nm: עמוד שדרה של שידור-ארוך

אורך הגל של 1550nm משיג את ההנחתה הנמוכה ביותר בסיבים אופטיים-בסביבות 0.3dB/km במצב יחיד- רגיל ונמוך עד 0.2dB/km בסיבים עם אובדן נמוך- משופר. יתרון פיזי זה הופך את 1550 ננומטר לבחירה הבלעדית למרחקים העולה על 40 ק"מ.

יישומי טווח-ארוך משתרעים מ-40 ק"מ ל-80 ק"מ עם מקלטי משדר רגילים, בעוד שגרסאות טווח-מורחבות וטווח- במיוחד מכסות 120 ק"מ עד 160 ק"מ. קישורים ארוכים אלה דורשים -לייזרי DFB (משוב מבוזר) באיכות גבוהה יותר השומרים על רוחב ספקטרלי צר-בדרך כלל מתחת ל-1 ננומטר-כדי למזער אפקטי פיזור כרומטי.

פס -C (1530-1565nm) המקיף את 1550nm משמש כבסיס למערכות DWDM (Dense Wavelength Division Multiplexing). תעלות DWDM מרווחות במרחק של 50GHz (0.4nm) בנפרד, מה שמאפשר ל-40, 80 או אפילו 96 אורכי גל להתקיים במקביל על סיב בודד. מקלט משדר DWDM קוהרנטי של 100Gbps הפועל סביב 1550nm יכול לשדר 1,000 ק"מ או יותר עם הגברה מתאימה.

Erbium-מגברי סיבים מסוממים (EDFA) פועלים אך ורק בפס C- ו-L-(1565-1625nm), ומאפשרים הגברה אופטית ללא התחדשות חשמלית. יכולת זו הופכת את 1550 ננומטר לבחירה המעשית היחידה עבור כבלים תת ימיים וקישורי עמוד שדרה חוצי מדינות שבהם הגברה מוטבעת כל 80-100 ק"מ מרחיבה את הטווח הכולל לאלפי קילומטרים.

פיצוי פיזור הופך קריטי ב-1550nm. סיבים סטנדרטיים במצב יחיד- מציגים בערך 17 ps/(nm·km) של פיזור כרומטי באורך גל זה. אות של 10Gbps עם רוחב ספקטרלי של 0.4nm צובר פיזור של 68ps על פני 10 ק"מ-מספיק כדי לגרום להפרעות{10}}סמלים ללא פיצוי או אפנון מתקדם.



טכנולוגיות דו-כיווניות ו-WDM משדרות



סוגי משדר סיבים מסורתיים משתמשים בסיבים נפרדים לפונקציות שידור וקבלה. טכנולוגיות BiDi (דו-כיווניות) ו-WDM משנות את המודל הזה על ידי שידור אורכי גל מרובים על גדיל סיב אחד.

צמדי אורך גל של משדר BiDi

משדרים של BiDi משלבים מצמד WDM המפריד בין אורכי גל שידור וקליט הנעים בכיוונים מנוגדים על סיב אחד. זוגות אורכי גל נפוצים כוללים 1310nm/1490nm למרחקים קצרים עד בינוניים (10-40 ק"מ) ו-1490nm/1550nm לטווח ארוך יותר (40-80 ק"מ).

מקלט המשדר בנקודה A משדר ב-1310nm תוך קליטה ב-1490nm. מקלט המשדר של נקודה B עושה הפוך-משדר ב-1490nm וקליט ב-1310nm. גישת צמד-תואמים זו דורשת תכנון פריסה קפדני שכן ערבוב אורכי גל לא תואמים שובר את הקישור.

טכנולוגיית BiDi מכפילה את קיבולת תשתית הסיבים ללא התקנת כבלים נוספים. חבילת סיבים 12- שתמכה באופן מסורתי ב-6 קישורים דופלקסים יכולה כעת לתמוך ב-12 חיבורי BiDi. מפעילי מרכזי נתונים משתמשים ביתרון זה כדי לדחות בניית סיבים יקרים, במיוחד בסביבות עירוניות מוגבלות בצינור.

האתגר הטכני העיקרי כרוך בבידוד אורך גל. מצמד ה-WDM חייב לספק לפחות 15-20dB של בידוד בין נתיבי השידור והקבלה כדי למנוע הפרעות אות. מצמדים באיכות נמוכה יותר גורמים ל-crosstalk שפוגע בשיעורי שגיאות סיביות, במיוחד בקצבי נתונים גבוהים יותר שבהם שולי התזמון מתהדקים.

מודולי 25G SFP28 BiDi נכנסו לאחרונה לייצור תוך שימוש בזוגות אורך גל של 1270nm/1330nm על פני סיבים-יחידים עבור שידור של 10 ק"מ. מקלטי משדר אלו תומכים ביישומי 5G fronthaul ואמצע-שידורים שבהם זמינות הסיבים מגבילה את הרחבת הרשת אך דרישות רוחב הפס ממשיכות לעלות.

ארגון ערוץ CWDM

מקלטי משדר CWDM פועלים על פני 18 אורכי גל סטנדרטיים מ-1270nm עד 1610nm עם מרווח של 20nm בדיוק. ייעודי הערוצים עוקבים אחר מפרטי ITU-T G.694.2, הממוספרים ברצף כ-1270, 1290, 1310... עד 1610.

כל ערוץ CWDM מתפקד באופן עצמאי, נושא כל פרוטוקול או קצב נתונים מ-1Gbps עד 100Gbps. מעצבי רשת מקצים אורכי גל ספציפיים לסוגי תעבורה שונים-1310nm עבור נתונים ארגוניים, 1470nm עבור שכפול אחסון, 1550nm עבור מעגלי גיבוי - כולם חולקים זוג סיבים בודדים.

תקציבי קישור משתנים לפי אורך הגל עקב פרופילי הנחתה שונים של סיבים. ערוץ 1310nm CWDM חווה אובדן של 0.4dB/km, בעוד ערוץ 1610nm רואה 0.4-0.5dB/km. שיאי ספיגת מים בסביבות 1383 ננומטר הגבילו באופן היסטורי את ערוץ "שיא המים" הזה, אם כי סיבים נמוכים- בשיא המים (LWP) ביטלו את המגבלה הזו בפריסות מודרניות.

טכנולוגיית CWDM דורשת בקרת אורך גל פחות מדויקת מאשר DWDM, ומפחיתה משמעותית את עלויות מקלט המשדר. 10G CWDM SFP+ עשוי לעלות $80-120 לעומת $300-500 עבור מקביל DWDM. כלכלה זו הופכת את CWDM לאטרקטיבי עבור רשתות מטרו המשתרעות על פני 40-60 ק"מ עם דרישות של 4-8 אורכי גל.

סחף הטמפרטורה מהווה אתגר שניתן לניהול. אורכי גל לייזר CWDM יכולים לעבור ±2-3 ננומטר על פני טווח טמפרטורת הפעולה. מרווח הערוצים של 20 ננומטר מספק פס הגנה מספיק כדי למנוע הפרעות בין ערוצים סמוכים אפילו בתנאים תרמיים גרועים ביותר.

בקרת אורך גל מדויקת DWDM

מקלטי משדר DWDM פועלים עם סובלנות אורך גל הדוקה בהרבה, בדרך כלל בטווח של ±0.05 ננומטר (±6.25GHz) מערוץ ה-ITU שהוקצה להם. פס ה-C- מכיל 88 ערוצים במרווח של 50GHz (0.4nm) או 44 ערוצים במרווח של 100GHz (0.8nm).

תדרי ערוץ מקבלים ייעודים סטנדרטיים: ערוץ 20 יושב על 1561.42nm (192.0 THz), ערוץ 30 על 1553.33nm (193.0 THz), וכן הלאה. מפעילי רשת בוחרים ערוצים ספציפיים על סמך פרופילי מגבר, תשתית קיימת ומאפייני פיזור.

ייצוב טמפרטורה הופך להיות חובה עבור מקלטי משדר DWDM. מצננים תרמו-אלקטריים משולבים (TEC) שומרים על תבנית הלייזר בטמפרטורה קבועה ללא קשר לתנאי הסביבה. בקרה תרמית זו מוסיפה $100-200 לכל מקלט משדר אך מבטיחה דיוק באורך גל המספיק למרווח ערוצים של 50GHz.

מקלטי DWDM הניתנים לשינוי מבטלים ניהול מלאי באורך גל קבוע.- מקלט משדר יחיד יכול לעבור בין 40-96 ערוצי ITU, או באמצעות בקרת תוכנה או ציוד כוונון חיצוני. טכנולוגיה ניתנת לשינוי עולה פי 2-3 מאורך גל קבוע, אך הגמישות התפעולית מצדיקה את הפרמיה עבור אסטרטגיית חילוף ותרחישי אספקה ​​מהירה.

ההתקדמות האחרונה בפוטוניקת סיליקון הפחיתה את צריכת החשמל של מקלטי DWDM תוך הגברת צפיפות האינטגרציה. מודול 400G DWDM QSFP-DD שואב 14W-חצי מהספק של-מימושים נפרדים מהדור הקודם- תוך תמיכה בשידור עד 80 ק"מ עם תיקון שגיאות קדימה.





קריטריונים לבחירת אורך גל עבור תרחישים שונים



בחירה בין סוגי משדר סיבים ואורכי הגל שלהם כרוכה באיזון דרישות מרחק, תשתית סיבים, קצבי נתונים ומגבלות תקציב.

מרחק-בחירה מונעת

עבור חיבורים מתחת ל-500 מטר, מקלטי משדר 850nm מולטי-מודים מציעים את יחס העלות-הטוב ביותר. 10GBASE-SR SFP+ טיפוסי עולה $25-40 ועובד עם תשתית ריבוי מצבים OM3/OM4 קיימת הנפוצה במרכזי נתונים ורשתות קמפוס.

הטווח של 500 מ' עד 10 ק"מ דורש בדרך כלל אפשרויות מצב יחיד של 1310 ננומטר בין סוגי משדר סיבים זמינים. מודולי טווח-האמצעיים האלה עולים $50-100, בהתאם לקצב הנתונים ולקבוצת התכונות. בניית קישורים-לבניין, הפצת קמפוסים ורשתות גישה למטרו פועלות בעיקר במהירות של 1310nm בשל האיזון הטוב בין עלות, מאפייני פיזור וזמינות.

מעבר ל-10 ק"מ, בחירת אורך הגל תלויה בשאלה האם יש צורך בהגברה. קישורים לא מוגברים מ-10-40 ק"מ עובדים היטב ב-1310nm, במיוחד עבור יישומים ארגוניים שבהם הפשטות חשובה. למרחקים העולים על 40 ק"מ, 1550 ננומטר הופך להיות חובה כדי למנף את ההנחתה הנמוכה יותר ולאפשר הגברה של EDFA אם הקישור משתרע מעבר ל-80 ק"מ.

אילוצי תשתית סיבים

תשתית סיבים קיימת מכתיבה לעתים קרובות את בחירת אורכי הגל בין סוגי משדר סיבים זמינים. התקנות מולטי-מודים מדור קודם מגבילות את האפשרויות למקלטי משדר של 850nm, אם כי טווח ההגעה נותר מוגבל. פריסת מקלטי משדר במצב יחיד- של 1310 ננומטר על סיבים מולטי-מודים פועלת על פני מרחקים קצרים מאוד (מתחת ל-100 מטר) אך מבזבזת את יכולת המרחק של מקלט המשדר במצב- יחיד.

זמינות ספירת הסיבים משפיעה על אימוץ BiDi ו-WDM. רשתות עם מחסור בסיבים-נפוצות באזורי מטרו עם שטח צינור מוגבל-נהנות מטכנולוגיית BiDi שמכפילה את הקיבולת לכל גדיל סיבים. מתקן עם 6 זוגות סיבים יכול לתמוך ב-12 חיבורי דופלקס באמצעות משדרים BiDi במקום ארכיטקטורות מסורתיות.

CWDM ו-DWDM הופכים חסכוניים-כאשר מוסיפים 4 חיבורים או יותר על גבי סיבים קיימים. העלות המצטברת של מקלטי משדר צבעוניים ומרבבים פסיביים מגיעה ל-$500-1,500 לכל אורך גל, הרבה מתחת לעלות של 50,000-500,000$ של התקנת נתיבי סיבים חדשים בסביבות עירוניות.

גורמי פרוטוקול וקצב נתונים

קצבי נתונים גבוהים יותר בדרך כלל נהנים מאורכי גל קצרים יותר עבור יישומי-טווח קצר. 100חיבורי מרכזי נתונים של G ו-400G משתמשים באיתות PAM4 של 850nm על סיב רב-מצבי עבור חיבורים מתחת ל-150 מטר. רוחב הפס הרחב יותר של סיבים מולטי-מודים ב-850nm מתאים לתוכן הספקטרלי המוגבר של אפנון PAM4.

קישורים מהירים-לטווח ארוך- משתמשים באפנון קוהרנטי מתוחכם ב-1550nm. מקלט משדר 400G-ZR המשדר לאורך 120 ק"מ משתמש בזיהוי קוהרנטי בקיטוב 16QAM כפול-, הדורש אובדן נמוך של 1550nm בשילוב עם דיוק אורך גל DWDM לריבוי ערוצי 400G מרובים על זוג סיבים בודדים.

רשתות אחסון Fibre Channel משתמשות בעיקר ב-850nm עבור חיבורים קצרים בתוך מרכז הנתונים וב-1310nm עבור שכפול אחסון בין-מתקנים. המערכת האקולוגית המבוססת של מתגי Fibre Channel ומתאמי אוטובוס מארח תומכת בסוגי משדר סיבים אלה עם יכולת פעולה הדדית מאומתת.



דינמיקת שוק ומגמות טכנולוגיות



שוק המקלטים האופטיים העולמי הגיע ל-12.6-13.6 מיליארד דולר ב-2024, והוא צפוי ל-25-42 מיליארד דולר עד 2030-2033, המשקף שיעורי צמיחה שנתיים מורכבים של 13-16%. מרכזי נתונים מהווים כ-61% מהביקוש למקלטי משדר, ואחריהם יישומי טלקומוניקציה.

משדרי סיבים-יחידים שולטים עם נתח שוק של 57%, המונעים על ידי הגדלת דרישות טווח ההגעה הן במרכזי נתונים היפר-סקדיאליים (לקישוריות בין-מתקנים) והן ברשתות טלקום (לצבירה קדמית של 5G ומטרו). משדרים מולטי-מודים שומרים על נתח של 43% אך צומחים לאט יותר ב-13-15% CAGR בהשוואה לצמיחה של 14-16% במצב יחיד.

המעבר לכיוון מקלטי משדר 400G ו-800G מאיץ את תחכום אורך הגל. 800מודולי G משתמשים ב-8 נתיבים של איתות 100G PAM4, בדרך כלל ב-850nm לטווח קצר או 1550nm קוהרנטי למרחקים ארוכים יותר. תחזיות התעשייה מצפות כי משלוחי מקלטי משדר 800G יגדלו ב-60% בשנת 2025, בעיקר עבור אשכולות אימון בינה מלאכותית וחיבורי ענן בקנה מידה גבוה.

טכנולוגיית סיליקון פוטוניקה מפחיתה את עלויות מקלטי המשדר תוך שיפור הביצועים. שילוב רכיבים אופטיים על פרוסות סיליקון ממנף יתרונות קנה מידה של ייצור מוליכים למחצה, ועלול להוזיל את עלויות מקלט משדר 400G מתחת ל-$500 עד 2026 - רמה שהופכת את 400G לתחרותי עם 100G לפריסות חדשות.

MWDM (Midum Wavelength Division Multiplexing) הופיע בשנת 2024 עבור רשתות 5G, תוך שימוש ב-12 אורכי גל מ-1267.5nm עד 1374.5nm עם מרווחים של 3.5nm ו-7nm. מקלטי משדר אלו מחלקים את ההבדל בין המרווח הרחב של CWDM לבין המרווח הצר של DWDM, תוך אופטימיזציה של עלות וספירת ערוצים עבור יישומים קדמיים הדורשים 6-12 אורכי גל על ​​פני מרחקים של 10 ק"מ.

קו-אופטיקה ארוזה (CPO) מייצגת את הגבול הבא, וממקמת מקלטי משדר ישירות על סיליקון מתג במקום שימוש במודולים ניתנים לחיבור. שילוב זה מפחית את צריכת החשמל ב-30-40% תוך שיפור שלמות האות. פריסות CPO ראשוניות מכוונות לבדי מתג של 51.2Tbps ו-102.4Tbps הפועלים ב-800G ו-1.6T לכל יציאה, כאשר פיזור תרמי של מקלטי משדר ניתנים לחיבור יוצר אתגרי עיצוב.



שיקולי יישום



פריסת אורך גל מוצלחת דורשת תשומת לב למספר גורמים טכניים ותפעוליים.

חישובי תקציב כוח אופטי

כל קישור סיב צריך מספיק תקציב כוח אופטי-ההבדל בין הספק המוצא של המשדר ורגישות המקלט-כדי להתגבר על אובדן סיבים, אובדן מחברים ולשמור על מרווח המערכת.

חישוב סטנדרטי: מקלט משדר LR 1310nm משדר ב--3dBm ומקבל ב-20dBm, ומספק תקציב קישור של 17dB. יותר מ-35 ק"מ של סיבים (0.4dB/km × 35km=14dB), הוספת שני מחברים (0.5dB כל אחד) ושולי מערכת של 3dB מסתכמים ב-18dB. קישור זה נכשל בתנאים הגרועים ביותר.

שדרוג למקלט משדר ER 1550nm עם כוח שידור של -1dBm ורגישות מקלט -24dBm מניב תקציב של 23dB. לאותו קישור של 35 ק"מ יש כעת שוליים נאותים: 35 ק"מ × 0.3dB/km + 1מחברי dB + 3שוליים dB=14.5dB, מה שמותיר רזרבה של 8.5dB להזדקנות סיבים ולשינויי טמפרטורה.

דרישות תאימות לאורכי גל

מקלטי משדר המחוברים ישירות חייבים לפעול באורכי גל זהים למעט בתצורות BiDi. מקלט משדר 1310nm לא יכול לתקשר עם מקלט משדר של 1550nm גם אם שניהם משתמשים בסיבים -יחידים-הפוטודיודת המקלט לא תזהה את אורך הגל השגוי ביעילות.

מערכות CWDM ו-DWDM דורשות -משדרים מותאמים באורך גל ומרבבים מוגדרים כהלכה. מקלט משדר 1470nm CWDM חייב להתחבר ליציאת 1470nm במרבב. חיבור שגוי של אורכי גל גורם לסינון האות במקום לשידור.

משדרים BiDi מגיעים בזוגות תואמים המסומנים "A" ו-"B" או "Upstream" ו-"downstream". הצד ה-A- עשוי לשדר 1310nm/receive 1490nm, בעוד שהצד B-משדר 1490nm/receives 1310nm. התקנת שני משדרים בצד A-יוצרת קישור לא-פונקציונלי שבו שני הקצוות משדרים באותו אורך גל.

טווחי הפעלה סביבתיים

מפרטים סביבתיים של מקלטי משדר קובעים את התאמת הפריסה. מודולים בדרגה-מסחרית (0-70 מעלות) פועלים במרכזי נתונים מבוקרים-באקלים ובמשרדים מרכזיים. מקלטי משדר בדרגה תעשייתית (-40 עד 85 מעלות) מטפלים בארונות חיצוניים, במגדלי תאים ובסביבות ייצור קשות.

מקלטי טמפרטורה-מורחבים עולים 30-50% יותר מאשר מקבילים מסחריים. עבור מודול 10G SFP+ BiDi, צפו בדרגה מסחרית של 60-80 דולר לעומת כיתה תעשייתית של 90-120 דולר. פרמיית המחיר קונה אמינות תפעולית על פני טמפרטורה קיצונית שיגרום למקלטי משדר מסחריים להיסגר או ליצור שגיאות.

יציבות אורך הגל בטווח הטמפרטורות חשובה יותר עבור DWDM מאשר CWDM. מקלט משדר DWDM חייב להחזיק את ערוץ ה-ITU שלו בטווח של ±0.05 ננומטר על פני כל טווח הפעולה, המחייב פיצוי טמפרטורה אקטיבי. הסחף באורך הגל של ±2-3 ננומטר של CWDM נופל בתוך מרווח הערוצים של 20 ננומטר, כך שניהול תרמי פסיבי מספיק.



שאלות נפוצות



האם אוכל להשתמש במקלטי משדר באורך גל שונים על אותו סיב?

לא, עבור קישורים ישירים מנקודה-ל-נקודה. שני הקצוות חייבים להשתמש באורכי גל זהים - 1310nm עד 1310nm או 1550nm עד 1550nm. היוצא מן הכלל היחיד הוא טכנולוגיית BiDi, שמשתמשת בכוונה באורכי גל שונים בכיוונים מנוגדים (כמו 1310nm לכיוון אחד, 1490nm לכיוון השני). עבור מערכות CWDM או DWDM עם מרבים, אתה יכול להפעיל אורכי גל מרובים על אותו סיב, אך כל זוג אורכי גל עדיין חייב להתאים בשני הקצוות.

מדוע ל-850nm יש טווח קצר יותר מ-1310nm או 1550nm?

סיב אופטי מחליש יותר את האור באורכי גל קצרים יותר. ב-850nm, סיבים מולטי-מודים מאבדים כ-2.5dB לק"מ, בעוד שסיבים- במצב יחיד ב-1310nm מאבדים כ-0.4dB/km וסיבים של 1550nm מאבדים רק 0.3dB/km. מעל 10 ק"מ, ההבדל הוא עצום: 25dB ב-850nm לעומת 3dB ב-1550nm. בנוסף, 850nm משתמש בסיבים מולטי-מודים אשר סובל מפיזור מודאלי המגביל הן את המרחק והן את רוחב הפס.

איך אני יודע אם הסיב הקיים שלי תומך באורכי גל שונים?

בדוק תחילה את סוג הסיבים. סיב רב-מוד (OM1, OM2, OM3, OM4) פועל רק עם מקלטי משדר 850nm למרחקים מעשיים. סיב במצב- יחיד (OS1, OS2) תומך באורכי גל של 1310nm ו-1550nm. אם מותקן סיב{13}} במצב יחיד, אתה יכול לעבור בין מקלטי משדר של 1310nm ל-1550nm בחופשיות כל עוד שני הקצוות תואמים. סיבים מדור קודם שהותקנו לפני שנת 2000 עשויים להיות בעלי "שיא מים" בסביבות 1383nm שחוסם ערוצי CWDM בטווח הזה.

מה קורה אם אני מערבב בטעות אורכי גל?

הקישור לא מצליח להתבסס או פועל עם שיעורי שגיאות סיביות גבוהים במיוחד. מקלטי פוטודיודות מבצעים אופטימיזציה לטווחי אורכי גל ספציפיים-למקלט 1310nm יש רגישות ירודה ב-1550nm וכמעט ללא תגובה ב-850nm. במערכות CWDM/DWDM עם מרבבים, חיבורי אורך גל שגויים פשוט מסננים את האות. אי-התאמה של BiDi גורמת לשני המקלטים לשדר אך לא לקלוט, וכתוצאה מכך לכישלון תקשורתי מוחלט.



אבולוציה טכנית בניצול אורך גל



התעשייה ממשיכה לדחוף את גבולות אורך הגל באמצעות חדשנות בחומרים, סכימות אפנון וטכניקות אינטגרציה המשפיעות על סוגי משדר סיבים.

לייזרים נקודות קוונטיות מאפשרים פעולת טמפרטורה רחבה יותר ללא קירור אקטיבי, מה שעלול להפחית את עלויות מקלט המשדר DWDM. אבות טיפוס מוקדמים מדגימים יציבות של אורך גל בטווח של ±0.1 ננומטר על פני -40 מעלות עד 85 מעלות, מתאים למרווח DWDM של 100GHz ללא מצננים תרמו-אלקטריים.

טכנולוגיית סיבי ליבה-חלולים מבטיחה להתגבר על מגבלות ההנחתה הבסיסיות של סיבי ליבה מוצקים-. הדגמות מעבדה משיגות 0.174dB/km ב-1550nm-מתקרבים למגבלה התיאורטית של 0.142dB/km. אם הם ממוסחרים, סיב ליבה חלול- יכול להרחיב את טווח ההגעה הלא מוגבר ל-100 ק"מ או יותר, ולהפחית את ההסתמכות על תשתית הגברה יקרה.

מקלטי O-band (1260-1360nm) משיגים תשומת לב ליישומי מרכז נתונים. פעולה סביב 1310nm מונעת פיזור כרומטי לחלוטין על סיבים סטנדרטיים- במצב יחיד, ומבטלת את מורכבות ה-DSP הנדרשת עבור מערכות קוהרנטיות בפס C-. מספר ספקים הציגו מודולים של 400G ו-800G O-band בשנת 2024 המכוונים לחיבורי מרכז נתונים באורך 2-10 ק"מ.

ההתפתחות המתמשכת משקפת עיקרון בסיסי: בחירת אורך גל בין סוגי משדר סיבים מייצגת יותר ממפרט טכני-הוא קובע מה אפשרי ברשתות סיבים אופטיים. הבנת תחומי אורך הגל הללו והפרעות-שלהם מאפשרת למעצבי רשת להתאים את הטכנולוגיה לדרישות היישום תוך אופטימיזציה של הביצועים והעלות.
